AURSINC LibreVNA NanoVNA Vektor-Netzwerkanalysator, verbesserter professioneller Antennenanalysator 100 kHz – 6 GHz zur Messung aller S-Parameter mit externem Referenzeingang/-ausgang, USB-basierte vollständige 2-Port-Schnittstelle

AURSINC LibreVNA NanoVNA Vektor-Netzwerkanalysator, verbesserter professioneller Antennenanalysator 100 kHz – 6 GHz zur Messung aller S-Parameter mit externem Referenzeingang/-ausgang, USB-basierte vollständige 2-Port-Schnittstelle

$699.99
$729.99 $699.99
Sale Ausverkauft
Versand wird beim Checkout berechnet

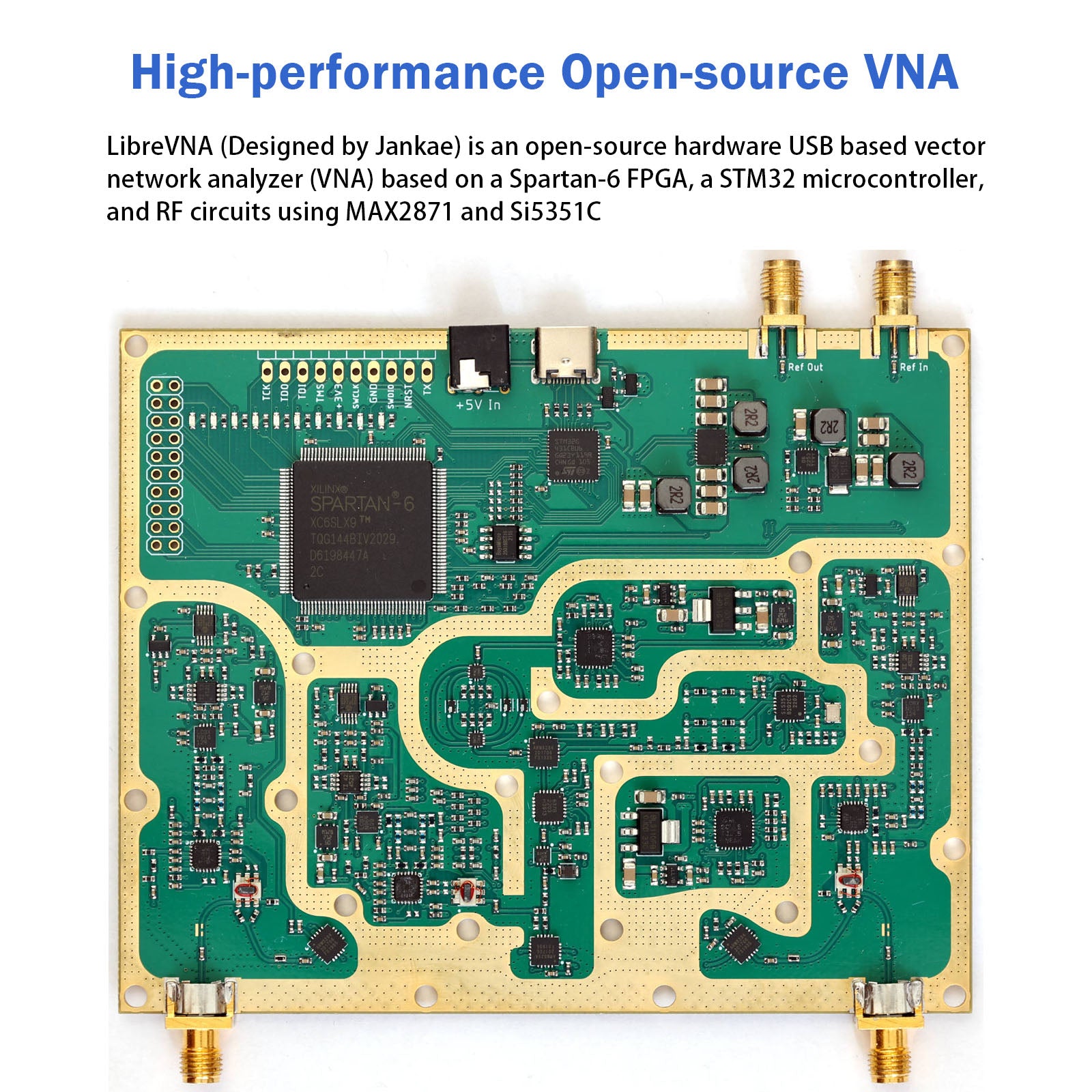

  • [Aktualisiertes professionelles LibreVNA] LibreVNA ist ein von Jankae entwickelter Open-Source-Hardware-, USB-basierter vollständiger 2-Port-Vektornetzwerkanalysator (VNA), der einen ultrabreiten Frequenzbereich von 100 kHz bis 6 GHz bietet. Aktualisiertes 6-Lagen-PCB-Design, das die S12-Port-Isolation und die Hochfrequenz-Port-Anpassung optimiert. Unterstützt Firmware-Updates und kann eine neue Mikrocontroller-Firmware und FPGA-Konfiguration in den LibreVNA laden
  • [Vergleichbar mit Nano-VNA in Laborqualität] Das Design des extrem rauscharmen Netzteils und die Verwendung eines 16-Bit-ADCs erreichen zusammen mit dem abgeschirmten Aluminiumgehäuse der Präzisions-CNC eine effektive Dynamik von bis zu 100 dB. Der tragbare Antennenanalysator Libre VNA verwendet 3 ADCs zum gleichzeitigen Abtasten von Daten und FPGAs zur Signalverarbeitung und kann über 10.000 Punkte vollständiger Dual-Port-Messungen in weniger als 1 Sekunde scannen.

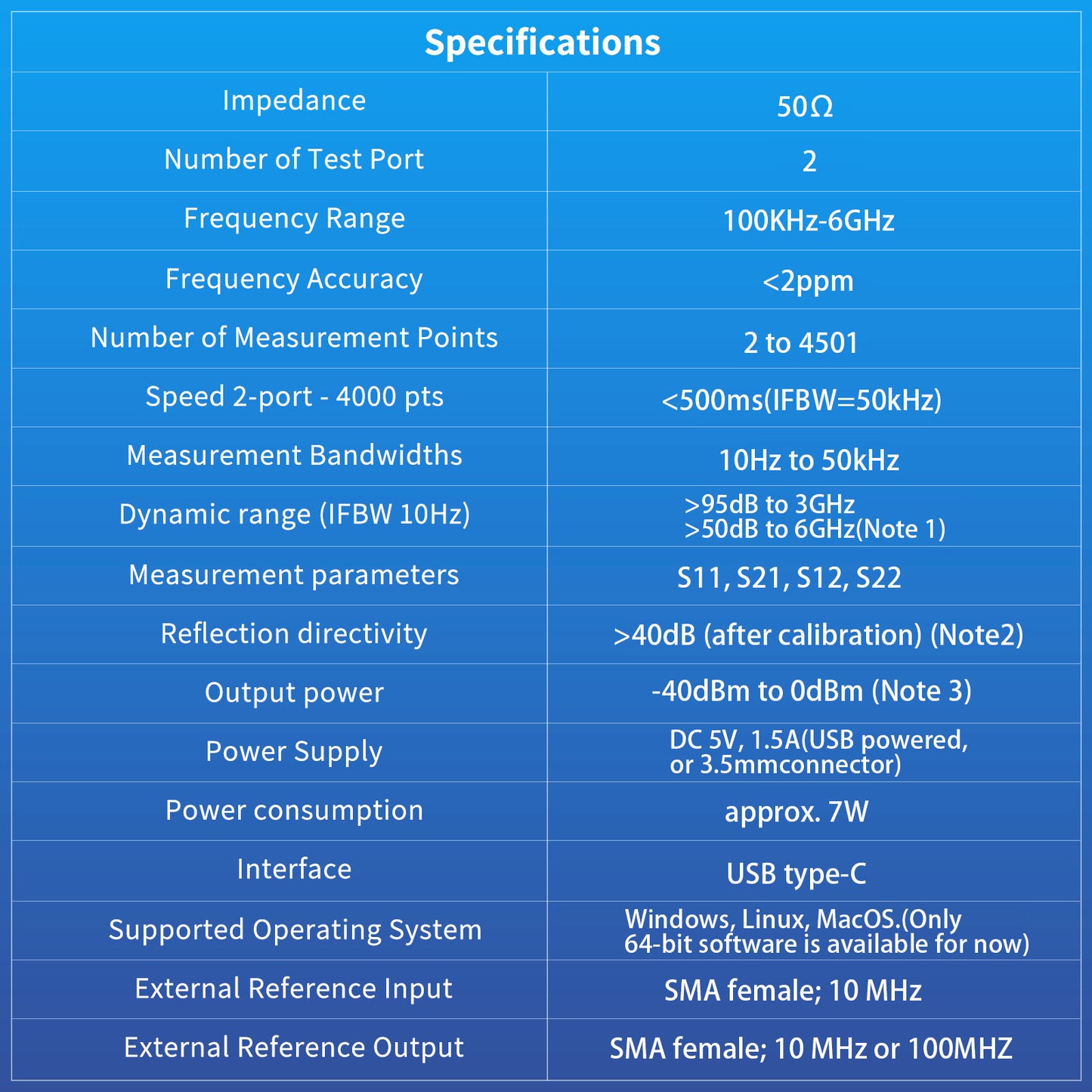

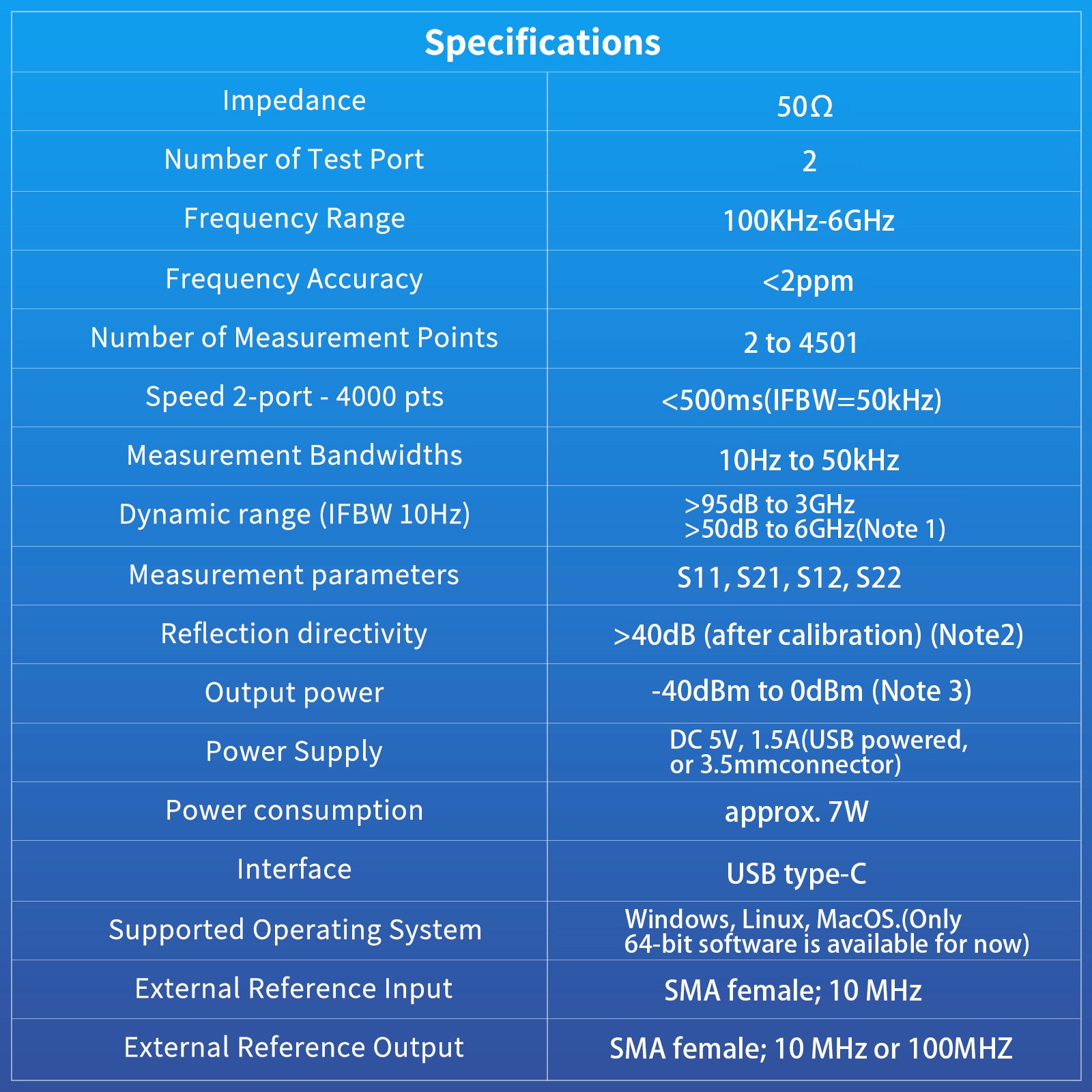

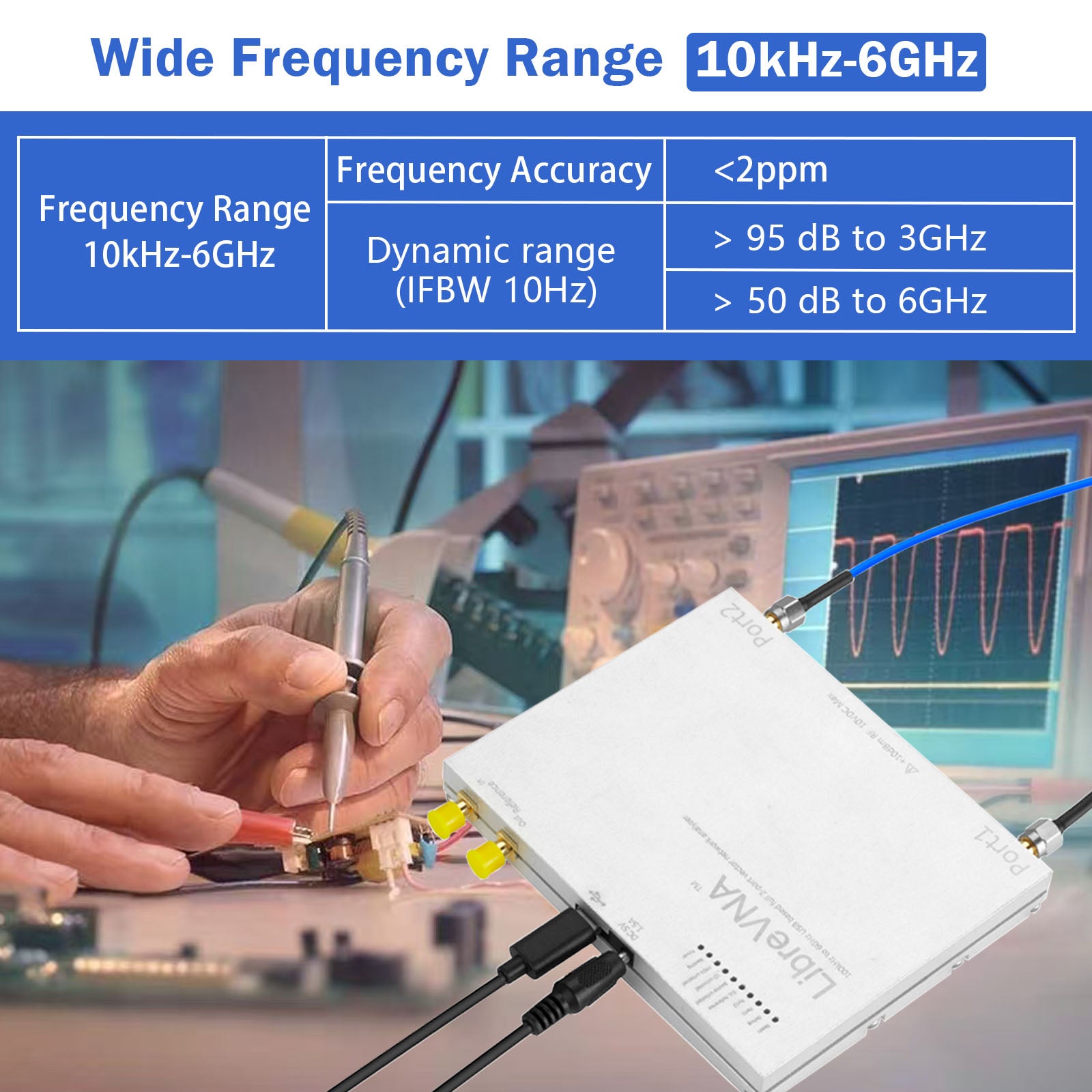

  • [Frequenzbereich] Unterstützt einen weiten Frequenzbereich von 100 kHz bis 6 GHz, die verbesserte Frequenzgenauigkeit beträgt <2 ppm. Der S12 kann eine Portisolation von über 90 dB unter 3 GHz erreichen, sodass Messungen über 6 GHz Oberwellen verwenden können. Bei tatsächlichen Tests bis zu 9 GHz haben sowohl S11 als auch S22 eine Portrichtwirkung von mehr als 10 dB, und S12, S21 haben eine Dynamik von mehr als 40 dB

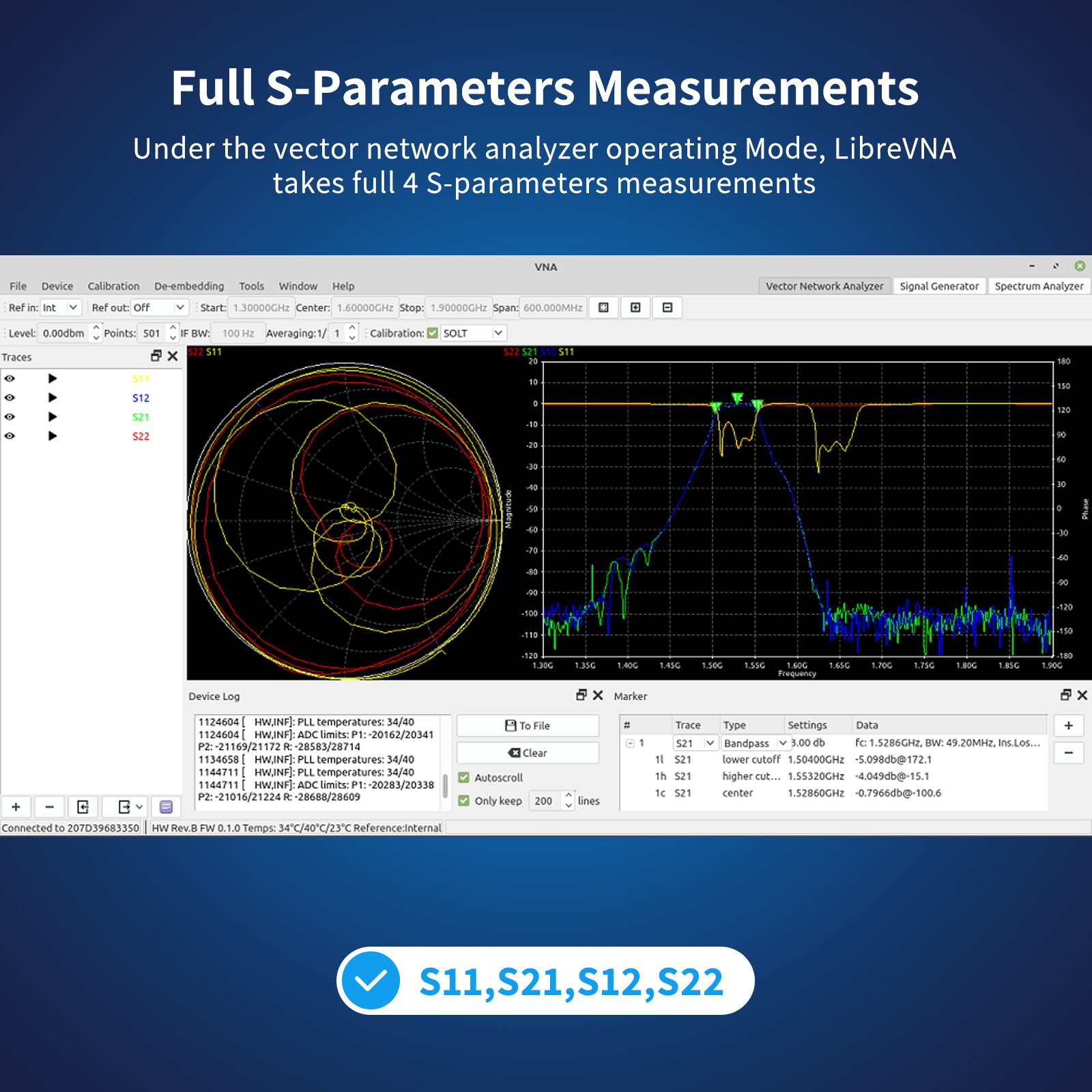

  • [Vollständige S-Parameter-Messungen] Im LibreVNA-Betriebsmodus kann der VNA die vollständigen Parameter S11, S21, S12 und S21 messen. Ein Quellsignal wird erzeugt und abwechselnd an die HF-Ports angelegt. Dieses an beiden HF-Ports eingehende Signal wird gemessen, was zu den vier S-Parametern S11 und S21 (wenn das Signal an Port 1 weitergeleitet wird) sowie S12 und S22 (wenn das Signal an Port 2 weitergeleitet wird) führt.

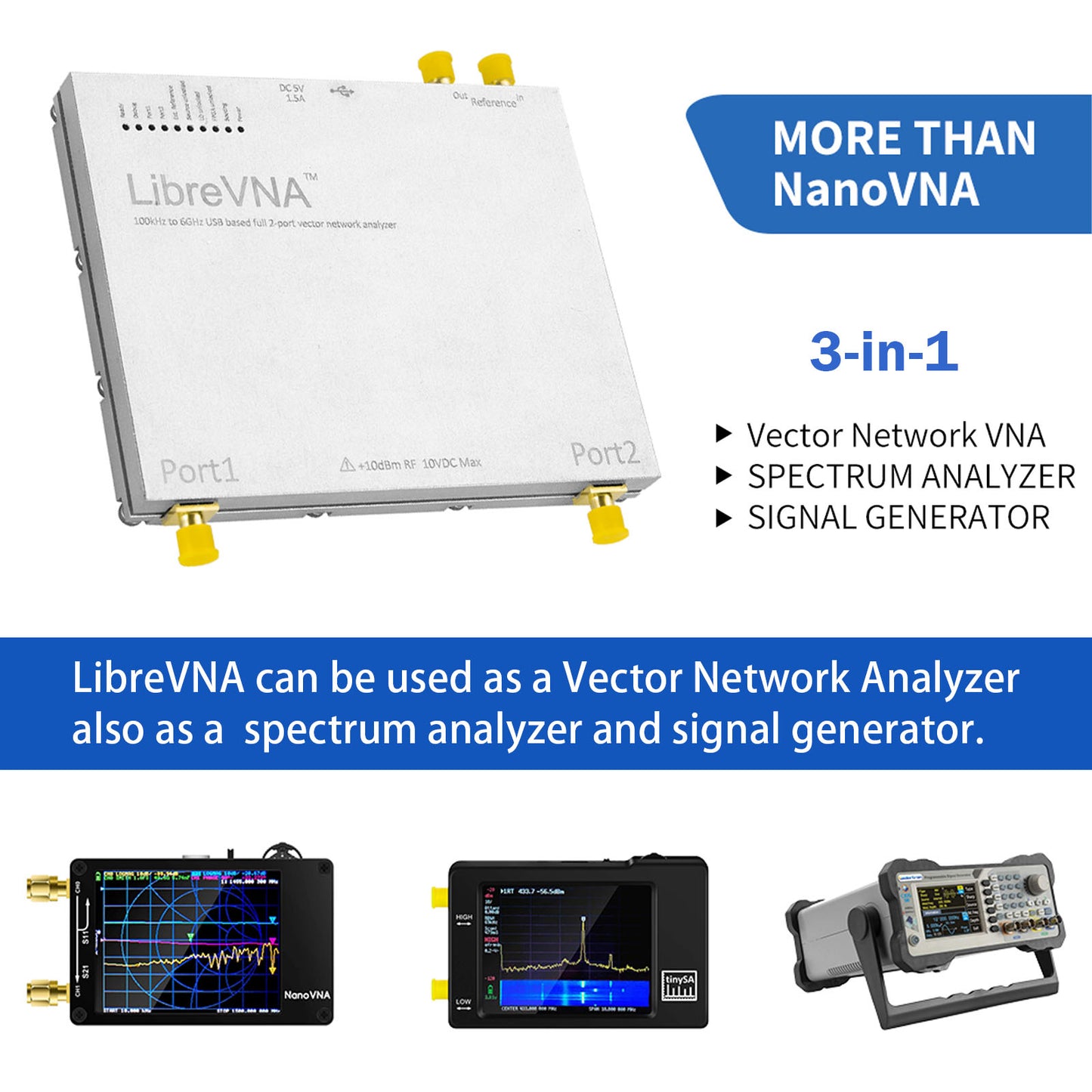

  • [3-in-1-Gerät] Obwohl die VNA-Hardware nicht für den Einsatz als Spektrumanalysator und Signalgenerator konzipiert ist, ist die allgemeine Hardwarearchitektur eines Spektrumanalysators und Signalgenerators der eines VNA ähnlich genug, um grundlegende Spektrummessungen durchzuführen und ein CW-Signal auszugeben, das ausreichen kann, wenn keine andere Ausrüstung verfügbar ist. Die wichtigsten Unterschiede zu einem echten Spektrumanalysator und Signalgenerator finden Sie im Produkthandbuch.

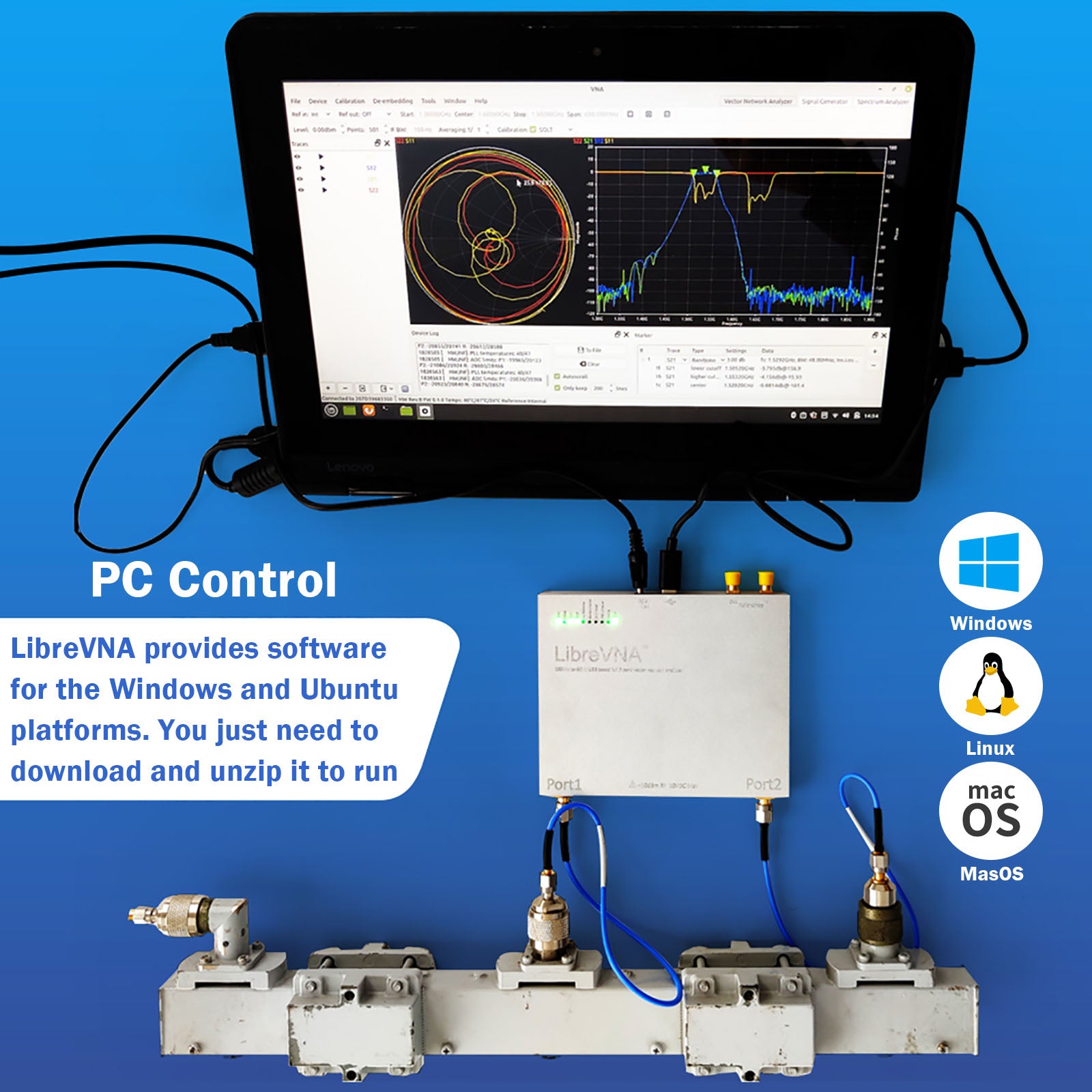

  • [PC-Softwaresteuerung] Der LibreVNA muss mit der Host-Computersoftware und einem separaten Bildschirm verwendet werden, da er keinen eingebauten Monitor hat. LibreVNA bietet Software für die Plattformen Windows und Ubuntu. Sie müssen sie nur herunterladen und entpacken, um sie auszuführen. Unterstützte Betriebssysteme: Windows, Linux, MacOS. (Derzeit ist nur 64-Bit-Software verfügbar)

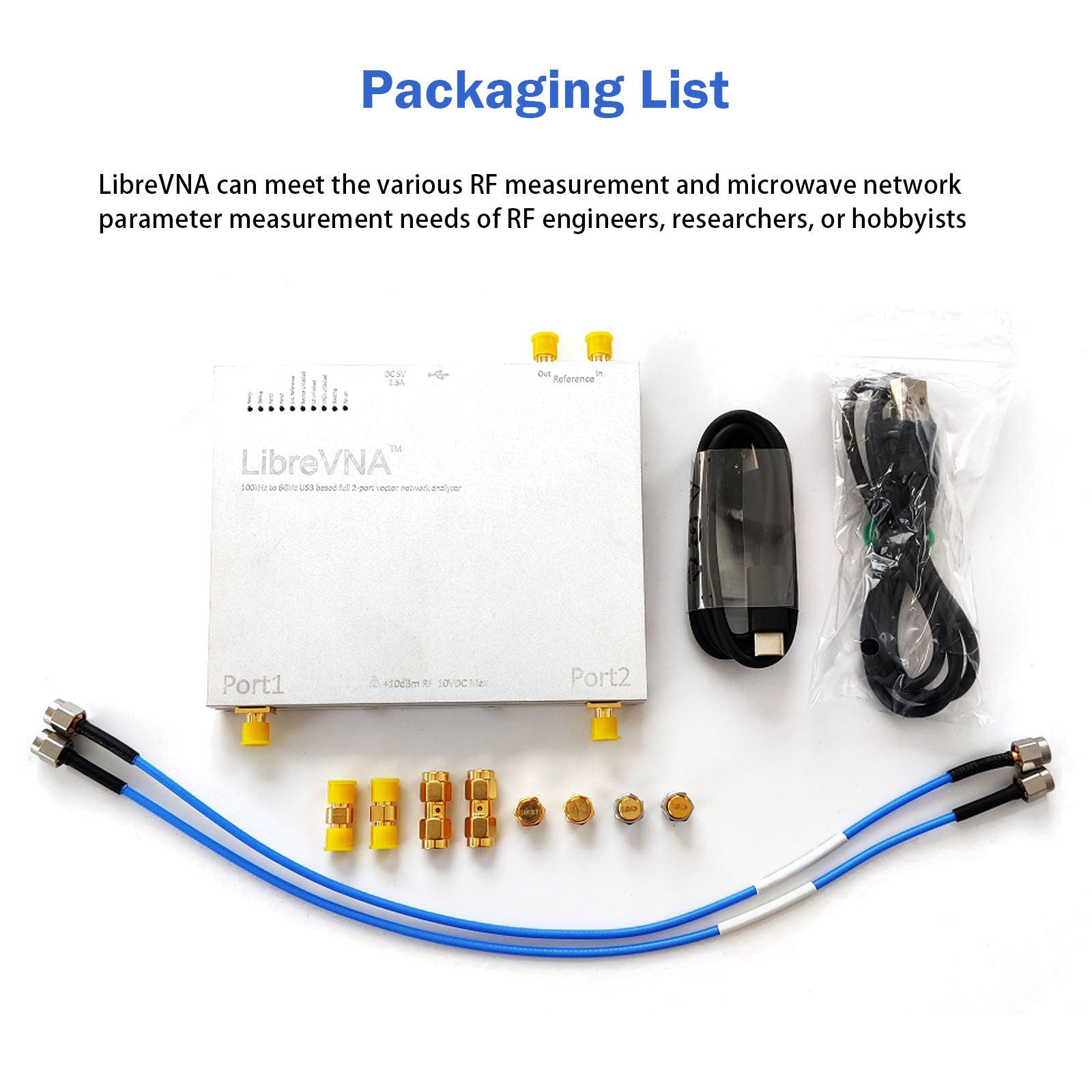

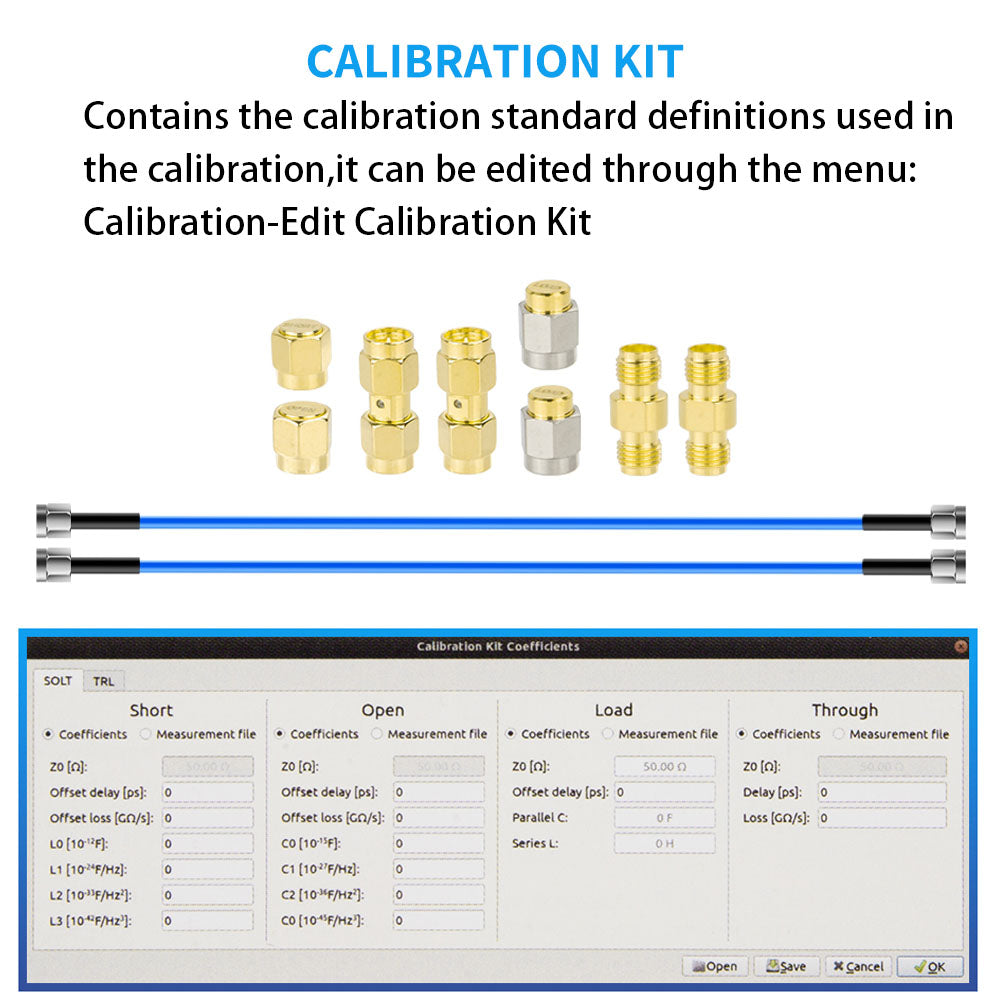

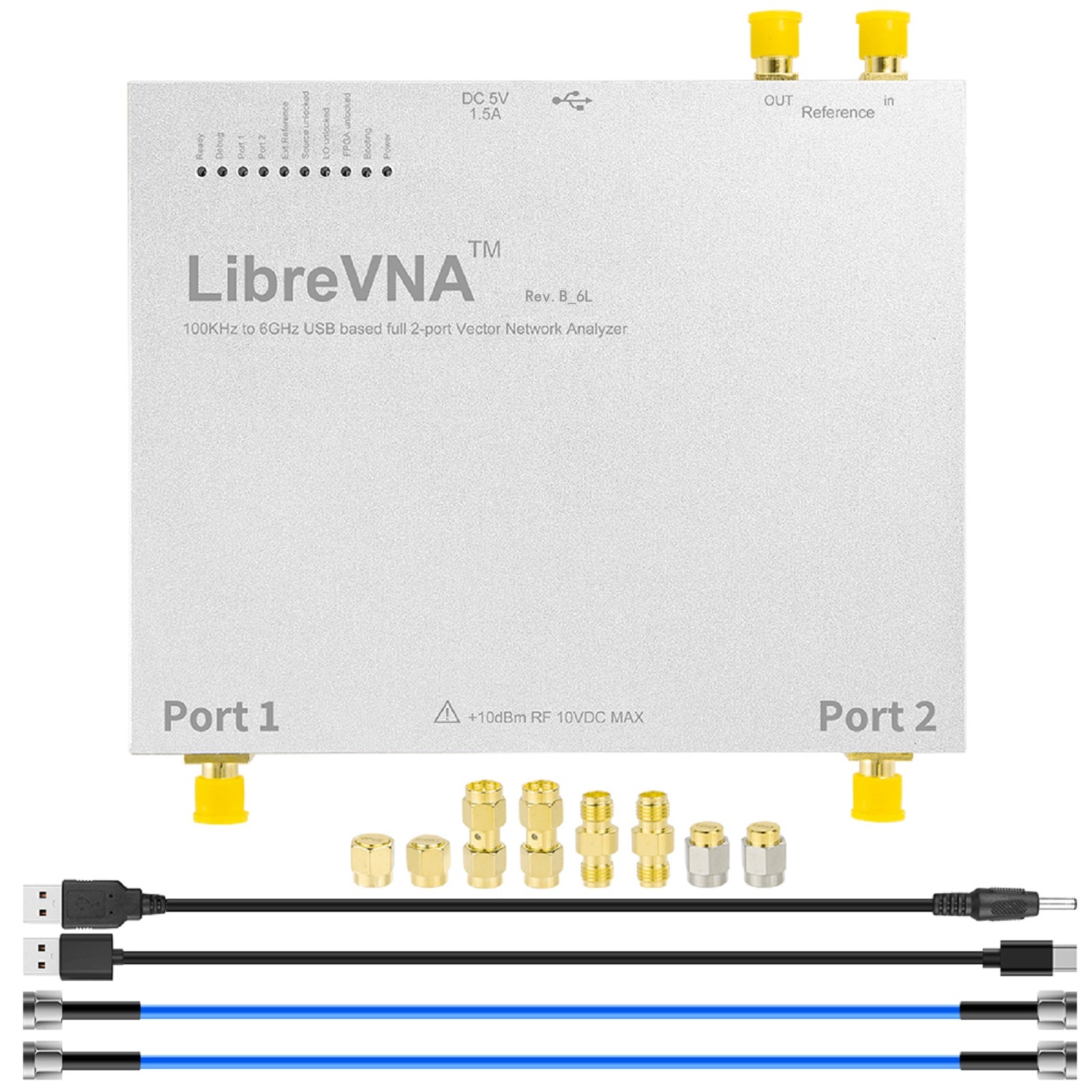

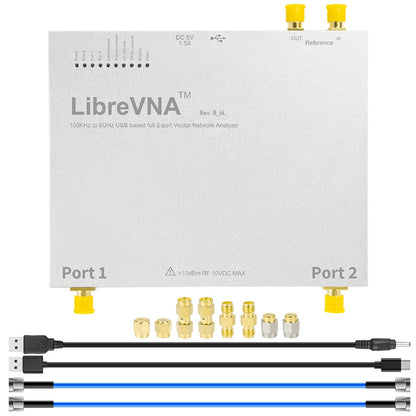

  • [Packliste] 1x LibreVNA-Host, 1x USB-Typ-C-Datenkabel, 1x USB-Stromkabel, 2x 30 cm SMA-Stecker auf Stecker SS405 HF-Kabel, 1x SMA-Stecker-Kalibrierungskit – OFFEN, 1x SMA-Stecker-Kalibrierungskit – KURZ, 2x SMA-Stecker-Kalibrierungskit – LAST, 2x SMA-Buchse auf Buchse, 2x SMA-Stecker auf Stecker, 1x englisches Handbuch. Der LibreVNA ist hochfunktional und kann die Anforderungen von HF-Ingenieuren, Forschern oder Bastlern für eine breite Palette von HF-Messungen und Mikrowellen-Netzwerkparametermessungen erfüllen.
